AR1200串口经协议转换器和友商路由器对接协议不UP

2014/10/12 13:42:32点击：

问题描述

版本信息：
AR1200版本为Version 5.110 (AR1200 V200R002C01SPC200)。

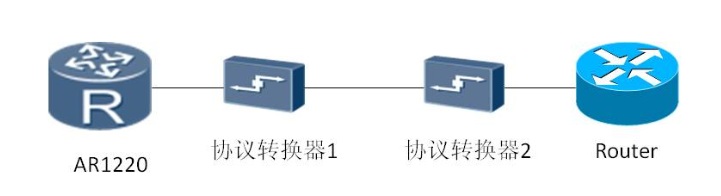

组网描述：
AR1200的串口通过协议转换器和中间传输链路和对端路由器的串口互联。

故障现象：
用AR1220路由器替换友商路由器，AR1220串口物理状态UP，协议状态DOWN；串口连线回退连接到友商路由器，串口物理状态UP，协议状态UP。

告警信息

（1）在AR1220上通过命令display interface serial1/0/1查看，发现串口物理状态UP，协议状态DOWN，链路LCP状态为reqsent。
[SX1_EP_AR_06-Serial1/0/1]dis int s1/0/1
Serial1/0/1 current state : UP
Line protocol current state : DOWN
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP reqsent
Last physical up time   : 2013-08-03 01:34:17
Last physical down time : 2013-08-03 01:34:14
Current system time: 2013-08-03 01:34:22
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC
（2）打开debugging开关，关闭串口后再打开，发现：串口LCP协议从initial，经starting，只能到达reqsent，不能到达opened状态，LCP链路不能建立。
debugging ppp lcp all
[SX1_EP_AR_06-Serial1/0/1]shutdown
[SX1_EP_AR_06-Serial1/0/1]undo shutdown
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.3+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
      Serial1/0/1 LCP Open Event
      state initial
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.4+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
      Serial1/0/1 LCP : initial --> starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.5+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP Event:
      Serial1/0/1 LCP Lower Up Event
      state starting
[SX1_EP_AR_06-Serial1/0/1]
Aug 3 2013 01:35:02.260.6+00:00 SX1_EP_AR_06 PPP/7/debug2:
PPP State Change:
      Serial1/0/1 LCP : starting --> reqsent

处理过程

LCP链路不能建立，需要继续排查串口参数设置。
1，原路由器串口封装协议encapsulation ppp，AR1220串口下配置link-protocol ppp保持不变。
2，修改串口校验码为crc 32，测试不通过，恢复为crc 16默认状态。
3，修改串口时钟为clock master，测试不通过，恢复为clock slave默认状态。
4，检查本端协议转换器接口设置，发现有收发信号电平设置，尝试修改AR1220串口收发时钟设置。
[SX1_EP_AR_06-Serial1/0/1]?
Serial1/0/1 interface view commands:
…
invert           Configure Clock Invert
…
[SX1_EP_AR_06-Serial1/0/1]invert ?
receive-clock   Receive-Clock
transmit-clock Transmit-Clock
[SX1_EP_AR_06-Serial1/0/1]invert receive-clock ?
          Please press ENTER to execute command
串口下设置invert receive-clock后，测试发现串口协议up。
[SX1_EP_AR_06]dis interface Serial 1/0/1
Serial1/0/1 current state : UP
Line protocol current state : UP
Last line protocol up time : 2013-08-03 01:58:15
Description:to-WuXinPOS (YiDong)
Route Port,The Maximum Transmit Unit is 1500, Hold timer is 10(sec)
Internet Address is 211.142.27.74/30
Link layer protocol is PPP
LCP opened, IPCP opened
Last physical up time   : 2013-08-03 01:56:45
Last physical down time : 2013-08-03 01:56:20
Current system time: 2013-08-12 11:09:46
Physical layer is synchronous, Virtualbaudrate is 64000 bps
Interface is DTE, Cable type is V35, Clock mode is TC

根因

两端路由器串口互联，协议不UP的可能原因有：
1，串口两端封装协议ppp和hdlc配置不一致。
2，串口两端循环校验参数CRC16和CRC32设置不一致。
3，串口两端主备时钟配置不一致。
4，路由器串口互联，中间经过协议转换器，需要考虑路由器串口和协议转换器接口的对接参数设置。

建议与总结

建议与总结：
路由器串口互联时，不但要保持两端串口互联参数设置一致，还要考虑如果路由器互联中间经过协议转换器，路由器和协议转换器对接要进行接口参数设置。
配置样例：
友商BD2600路由器：
!
interface Serial0/3
ip address 211.142.27.74 255.255.255.252
no ip directed-broadcast
encapsulation ppp
!
AR1220 路由器：
#
interface Serial1/0/1
link-protocol ppp
description to-WuXinPOS (YiDong)
ip address 211.142.27.74 255.255.255.252
invert receive-clock //配置串口接收时钟翻转
#
