AR IPSEC与CISCO IPSEC对接，CISCO采用动态模板形式
2014/10/12 13:26:21点击：
问题描述

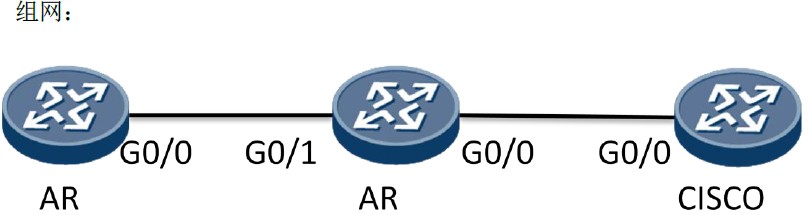

Cisco设备作为总部，AR作为分支设备，cisco采用动态模板的方式创建map。同时使用ip的方式进行协商。
告警信息
无
处理过程
AR设备的配置
# acl number 3000
rule 10 permit ip source 4.4.4.4 0
#
ipsec proposal 1
#
ike proposal 1
#
ike peer vpn1 v1
exchange-mode aggressive
pre-shared-key simple huawei123
ike-proposal 1
remote-address 192.168.2.2
#
ipsec policy vpn1 10 isakmp
security acl 3000
ike-peer vpn1
proposal 1
#
interface GigabitEthernet0/0/0
ip address 192.168.1.2 255.255.255.0
ipsec policy vpn1
Cisco设备的配置
!
crypto isakmp policy 10
authentication pre-share
crypto isakmp key huawei123 address 0.0.0.0 0.0.0.0
!
crypto ipsec transform-set TRANS01
esp-des esp-md5-hmac
!
crypto dynamic-map vpn 10
set transform-set TRANS01
match address 102
!
crypto map vpn2 10 ipsec-isakmp dynamic vpn
!
access-list 102 permit ip any host 3.3.3.3
access-list 102 permit ip any host 4.4.4.4
! interface GigabitEthernet0/0
ip address 192.168.2.2 255.255.255.0
duplex auto
speed auto
media-type rj45
crypto map vpn2
AR的ike sa：
Cisco 的ike sa：
# acl number 3000
rule 10 permit ip source 4.4.4.4 0
#
ipsec proposal 1
#
ike proposal 1
#
ike peer vpn1 v1
exchange-mode aggressive
pre-shared-key simple huawei123
ike-proposal 1
remote-address 192.168.2.2
#
ipsec policy vpn1 10 isakmp
security acl 3000
ike-peer vpn1
proposal 1
#
interface GigabitEthernet0/0/0
ip address 192.168.1.2 255.255.255.0
ipsec policy vpn1
Cisco设备的配置
!
crypto isakmp policy 10
authentication pre-share
crypto isakmp key huawei123 address 0.0.0.0 0.0.0.0
!
crypto ipsec transform-set TRANS01
esp-des esp-md5-hmac
!
crypto dynamic-map vpn 10
set transform-set TRANS01
match address 102
!
crypto map vpn2 10 ipsec-isakmp dynamic vpn
!
access-list 102 permit ip any host 3.3.3.3
access-list 102 permit ip any host 4.4.4.4
! interface GigabitEthernet0/0
ip address 192.168.2.2 255.255.255.0
duplex auto
speed auto
media-type rj45
crypto map vpn2

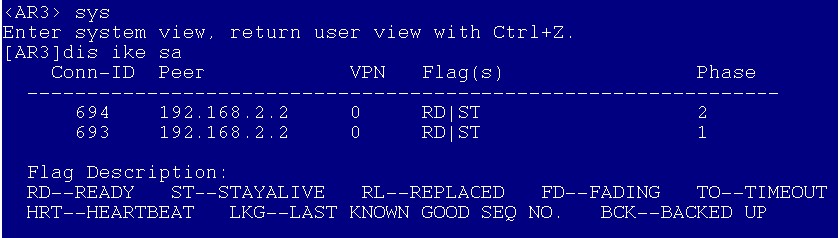

AR的ike sa：

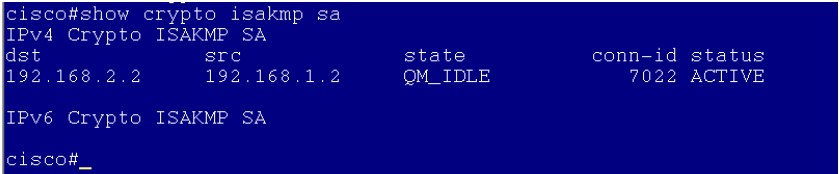

Cisco 的ike sa：
根因
无
建议与总结
思科动态策略图就是目前AR所支持的总部采用模板方式，如果总部采用模板方式，此时总部是完全被动接受分支的主动协商的，这种方式可以支持分支地址为动态地址的场景。本案例中分支地址是确定的，AR采用野蛮模式的IP方式与思科进行对接。在采用模板的场景中，如果思科作为总部，需要配置ACL，而如果AR作为总部，ACL会自动生成，无需配置。当然该场景如果采用主模式也可以对接成功，思科不区分主模式和野蛮模式。
