AT815SN室外接入终端
更新：2014/10/3 17:05:24 点击：
- 产品品牌 华为
- 产品型号 AT815SN
产品介绍
华为推出的AT815SN室外接入终端具有卓越的室外远程接入性能，超强的防护，支持无线网桥。拥有完善的业务支持能力，高可靠性，高安全性，网络部署简单，远程实时管理和维护等特点，满足室外远距离无线接入部署要求。 •单频速率300Mbps
•PoE 供电
•内置天线
•IP55防护等级
•内置防雷设计

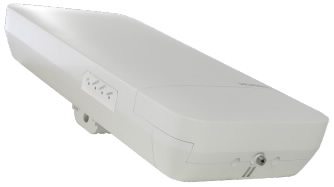

产品外观
外观
端口
1：GE/PoE：10/100/1000M，用于有线以太网连接。并且支持PoE供电。
2：ETH：10/100M，用于有线以太网连接。
3：Default：缺省按钮。拧下螺丝，从螺丝孔中长按此按钮超过3秒，可恢复出厂缺省值。
LED指示灯
SYS灯的指示灯状态说明
| 信息类型 | 颜色 | 指示灯状态 | 表达含义 |
| 上电缺省状态 | 绿色 | 常亮 | 设备刚刚上电，软件未启动，绿灯常亮。 |
| 软件启动过程状态 | 绿色 | 闪烁一下后常亮 | 当系统复位完成，软件开始执行后，绿灯闪烁一下，然后直到系统启动完成都保持绿灯常亮状态。 |
| 运行 | 绿色 | 慢闪（0.5Hz） |
表明系统处于正常运行状态，系统正常运行。 随着命令输入系统进入uboot命令行状态，绿灯慢闪。 |
| 告警 | 绿色 | 快闪（4Hz） | 软件升级过程中。 |
| 故障 | 红色 | 常亮 | 表明设备有影响业务且无法自行恢复的故障，需人工干预（如DRAM检测失败，软件系统加载失败）。 |
Link灯的指示灯状态说明
| 信息类型 | 颜色 | 指示灯状态 | 表达含义 |
| LINK | 绿色 | 常亮 | 系统正常，以太网连通正常，无数据传输。 |
| ACT | 绿色 | 闪烁 | 系统正常，以太网连通正常，有数据传输，数据流量越大闪烁越频繁。 |
Wireless灯的指示灯状态说明
| 颜色 | Wireless | 表达含义 |
| 黄色/绿色 | 常灭 | AT没有连接上AP，或信号极差。 |
| 常亮 | AT正常接入AP，信号强度好。 | |
| 快闪（4Hz） | AT正常接入AP，信号强度中等。 | |
| 慢闪（0.5Hz） | AT正常接入AP，信号强度差。 |
产品特点
高速可靠的无线接入服务
- 兼容IEEE 802.11a/n标准
- 支持2×2 MIMO，最高速率达300Mbps
- 支持WMM协议，支持空口和有线接口的优先级映射
- 采用最新一代802.11n芯片技术，性能更高，覆盖能力更强
高等级的网络安全性
- 支持WPA2–PSK认证/加密方式
简单的设备管理和维护
- 支持广域网管理协议（CWMP），可以远程集中管理
- 支持批量升级
- 网管系统实时监控，实现远程配置和快速故障定位
高可靠性和防护等级
- 超强的硬件防护
- 宽工作温度范围：-20℃～+55℃
- 采用高可靠器件及高可靠性设计方法，充分满足工业级使用要求
- IP55防护等级
- 内置天线，内置防雷设计
- 以太网接口隔离设计
产品特性
WLAN特性
- 支持IEEE 802.11a/n标准，最高速率达300Mbps
- 支持最大合并比（MRC）
- 支持最大似然解码（MLD）
- 支持数据包聚合: A-MPDU(Tx/Rx)
- 支持802.11 动态频率选择(DFS)
- 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
- 支持自动速率调节方式
- 支持WLAN信道管理和信道速率调整
- 支持SST（signal sustain technology）
网络特性
- 符合IEEE 802.3u标准
- 支持速率和双工模式的自协商，自动MDI/MDI-X
- 上行空口支持VLAN trunk功能
- 支持DHCP Client，通过DHCP方式获取IP地址
QoS特性
- 基于WMM（Wi-Fi Multimedia）即Wi-Fi多媒体标准的映射及优先级调度规则，实现基于优先级的数据处理和转发
- 支持上行报文优先级映射和下行流量映射
- 支持队列映射和调度
安全特性
- 支持WPA2–PSK认证/加密方式
维护特性
- 支持广域网管理协议（CWMP），可以远程集中管理
- 支持批量升级
- 支持Telnet本地管理方式
- 支持网管实时监控配置信息和快速故障定位
- 支持系统状态告警
产品规格
基本参数
| 项目 | 描述 | |
|---|---|---|
| 物理参数 | 尺寸（长×宽×高） | 295mm×132mm×49mm |
| 重量 | 0.8kg | |
| 系统内存 |
128 MB DDR2 32 MB Flash |
|
| 电源参数 | 电源输入 |
POE供电：-48V DC 满足802.3af以太网供电标准 |
| 最大功耗 |
9.5W 说明 实际最大功耗遵照不同国家和地区法规而有所不同。 |
|
| 环境参数 | 工作温度 | -20℃～+55℃ |
| 存储温度 | -40℃～+70℃ | |
| 工作湿度 | 5%～95%（非凝结） | |
| 防水等级 | IP55 | |
| 海拔 | -60m～5000m (-60~1800m@正常工作温度范围；1800m～5000m之间，每升高220m，高温工作温度规格降低1℃） | |
射频参数
| 项目 | 描述 | |||
|---|---|---|---|---|
| 天线类型 | 内置天线 | |||
| 天线增益 | 13dBi | |||
| 每射频口最大发射功率 |
5G：23dBm 说明 FCC认证区域（包含美国）。 实际发射功率遵照不同国家和地区法规而有所不同。 发射功率支持1dB步长调整，可调范围支持从最大发射功率向下调整至1dB。 |
|||
| 支持的信道速率 | 802.11a: 6、9、12、18、24、36、48和54Mb/s | |||
| 802.11n: 300Mbit/s | ||||
| 接收灵敏度 |
5 GHz 802.11a (non-HT20) -93 dBm @ 6 Mb/s -92 dBm @ 9 Mb/s -92 dBm @ 12 Mb/s -88 dBm @ 18 Mb/s -86 dBm @ 24 Mb/s -81 dBm @ 36 Mb/s -79 dBm @ 48 Mb/s -77 dBm @ 54 Mb/s |
5 GHz 802.11n (HT20) -93 dBm @ MCS0 -91 dBm @ MCS1 -88 dBm @ MCS2 -85 dBm @ MCS3 -80 dBm @ MCS4 -78 dBm @ MCS5 -75 dBm @ MCS6 -73 dBm @ MCS7 -91 dBm @ MCS8 -89dBm @ MCS9 -86 dBm @ MCS10 -83 dBm @ MCS11 -78 dBm @ MCS12 -76 dBm @ MCS13 -73dBm @ MCS14 -71 dBm @ MCS15 |
5 GHz 802.11n (HT40) -89 dBm @ MCS0 -87 dBm @ MCS1 -85 dBm @ MCS2/ -82 dBm @ MCS3 -78 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -70 dBm @ MCS7 -87 dBm @ MCS8 -86dBm @ MCS9 -83 dBm @ MCS10 -80 dBm @ MCS11 -76 dBm @ MCS12 -72 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15 |
|
