超五类RJ45屏蔽、非屏蔽模块
- 产品品牌 普天
- 产品型号 NPL5.566.2003

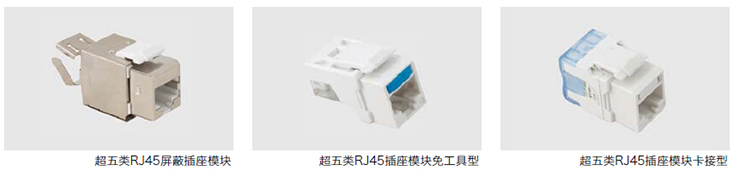

超五类RJ45屏蔽、非屏蔽插座模块
■普天天纪超5类RJ45插座模块依据国际标准ISO/IEC11801、TIA/EIA568设计。采用独特的簧片排列结构,接触可靠性和稳定性好,免工具端接,使用灵活方便。依据ANSI/TIA/EIA-606-A-2002多色彩定义网络。可安装于易尚24位RJ45安装板、易尚24位屏蔽RJ45安装板,组成模块式配线架,也适用于易尚F/F II/T/TII系列面板、易尚地板插座。
■ 超5类屏蔽RJ45插座模块,110接线方式, 屏蔽罩采用优质铜带制造,屏蔽性能优异,接续时能够保证
■ IDC:簧片接触针部位镀金50μ(inch),卡接簧片可接线径0.5mm
■ 接触电阻:正常大气压条件下接触电阻≤2.5mΩ
■ 绝缘电阻:正常大气压条件下绝缘电阻≥1000MΩ
■ 抗电强度:DC 1000V(AC 700V)1分钟无击穿和飞弧现象
■ 寿命:插头插座可重复插拔次数≥750次屏蔽层连接的可靠性。(墙面安装选用50mm以上暗盒)
|
名称 |
ERP编号 |
型号 |
单位 |
备注 |
|
超五类RJ45插座模块(白) |
LY0L556620030 |
NPL5.566.2003 |
只 |
适用于易尚系列配线架、面板及角形
配线架,免工具安装。
|
|
超五类RJ45插座模块(红) |
LY0L556620031 |
NPL5.566.2003 |
只 |
|
|
超五类RJ45插座模块(蓝) |
LY0L556620032 |
NPL5.566.2003 |
只 |
|
|
超五类RJ45插座模块(黄) |
LY0L556620033 |
NPL5.566.2003 |
只 |
|
|
超五类RJ45插座模块(绿) |
LY0L556620034 |
NPL5.566.2003 |
只 |
|
|
超五类卡线式RJ45插座模块(白) |
LY0L556620070 |
NPL5.566.2007 |
只 |
适用于易尚系列配线架、面板及角形
配线架,采用110卡接工具安装。
|
|
超五类卡线式RJ45插座模块(红) |
LY0L556620071 |
NPL5.566.2007 |
只 |
|
|
超五类卡线式RJ45插座模块(蓝) |
LY0L556620072 |
NPL5.566.2007 |
只 |
|
|
超五类卡线式RJ45插座模块(黄) |
LY0L556620073 |
NPL5.566.2007 |
只 |
|
|
超五类卡线式RJ45插座模块(绿) |
LY0L556620074 |
NPL5.566.2007 |
只 |
|
|
超五类RJ45屏蔽插座模块 |
LY0L556620010 |
NPL5.566.2001 |
只 |
适用于易尚系列配线架、面板及角形
配线架。建议选配不小于60mm深度
暗盒。采用110卡接 工具安装。
|
