S5700-HI高级型千兆以太网交换机系列（以下简称S5700-HI），是华为公司自主研发的千兆以太网交换机，提供灵活的全千兆接入以及万兆/4万兆上行端口。该系列交换机基于新一代高性能硬件和华为公司统一的VRP（Versatile Routing Platform）软件平台，具有更多的端口组合，完善的VPN隧道，杰出的网流分析, 灵活的以太组网，多样的安全控制，成熟的IPv6特性，轻松的运行维护等特点，是大中型高端品质园区网接入、小型园区网汇聚以及数据中心接入的第一选择。 其中S5710-HI是业界2U高度端口密度最高的盒式交换机，适用于大型园区PoE+光+电高密灵活接入场景。

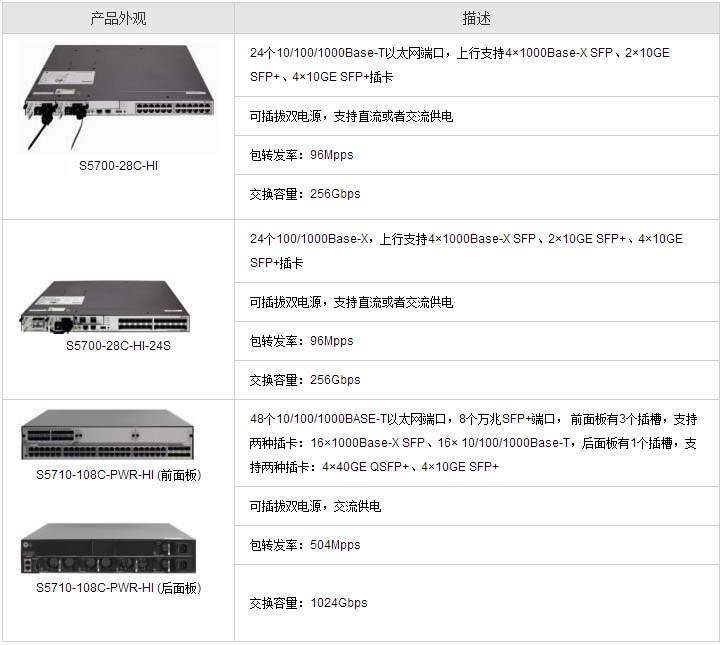

产品外观

产品特点

更多的端口组合

S5710-HI具有四个扩展插槽，业界独家实现48*GE(电)＋48GE(光)＋8*• 10GE＋4*40GE，96GE(电)＋8*10GE+4*40GE，或96*GE(电)＋12*10GE等不同端口组合，2U空间，高密108个端口充分满足不同用户对带宽升级的实际需求，适应企业未来不断增长的业务需要，保护用户投资。

完善的VPN隧道

支持Multi-VPN-Instance CE（MCE）功能。支持下接不同的VPN用户，通过路由多实例，实现了不同用户的隔离；上行通过一个共用的物理接口连接到PE设备，减少单个VPN用户对网络部署的投资。

支持MPLS L3VPN、MPLS L2VPN(VPWS/VPLS)、MPLS-TE、MPLS QoS等功能，可作为高质量企业专线接入设备，是业界为数不多的高性价比盒式MPLS交换机。

灵活的以太组网

支持传统的STP/RSTP/MSTP生成树协议，还支持华为自主创新的SEP智能以太保护技术和业界最新的以太环网标准协议ERPS。SEP是一种专用于以太链路层的环网协议，适用于半环、整环、级连环等各种组网，其协议简单可靠、维护方便，并提供50ms的快速业务倒换。ERPS是ITU-T发布的G.8032标准，该标准基于传统的以太网MAC和网桥功能，实现以太环网的毫秒级快速保护倒换。

支持SmartLink和VRRP功能。通过多条链路接入到多台汇聚交换机上，SmartLink/VRRP实现了上行链路的备份，极大地提升了接入侧设备的可靠性。

支持多种连接故障快速检测功能。支持完善的以太OAM(IEEE 802.3ah/802.1ag /ITU Y.1731)和BFD功能，更能提供硬件级3.3ms高精度以太OAM和10ms BFD检测。

智能iStack堆叠

智能iStack堆叠将多台支持堆叠特性的交换机组合在一起，从逻辑上组合成一台虚拟交换机。iStack堆叠系统通过多台成员设备之间冗余备份，提高了设备级的可靠性；通过跨设备的链路聚合功能，提高了链路级的可靠性。iStack提供了强大的网络扩展能力，通过增加成员设备，可以轻松地扩展堆叠系统的端口数、带宽和处理能力。iStack简化了配置和管理，堆叠形成后，多台物理设备虚拟成为一台设备，用户可以通过任何一台成员设备登录堆叠系统，对堆叠系统所有成员设备进行统一配置和管理。

多样的安全控制

支持MAC认证、802.1x认证、Portal认证与自适应混合认证，支持用户策略（VLAN、QoS、ACL）的动态下发。

支持完善的DoS类防攻击、用户类防攻击。其中DoS类防攻击主要针对交换机本身的攻击，包括SYN Flood、Land、Smurf、ICMP Flood；用户类防攻击涉及DHCP服务器仿冒攻击、IP/MAC欺骗、DHCP request flood、改变 DHCP CHADDR 值等等。

通过建立和维护DHCP Snooping 绑定表，对不符合绑定表项的非法报文直接丢弃。利用DHCP Snooping 的信任端口特性，还可以保证DHCP服务器的合法性。

支持ARP表项严格学习功能，可以防止因ARP欺骗攻击导致正常用户无法上网。

轻松的运行维护

支持华为Easy Operation简易运维方案，提供新入网设备Zero-Touch安装、故障设备更换免配置、USB开局、设备批量配置、批量远程升级等功能，便于安装、升级、业务发放和其他管理维护工作，大大降低了运维成本。支持SNMPV1/V2/V3、CLI（命令行）、Web网管、TELNET、SSHv2.0等多样化的管理和维护方式；支持RMON、多日志主机、端口流量统计和网络质量分析，便于网络优化和改造。

支持GVRP，实现VLAN的动态分发、注册和属性传播，减少手工配置量，保证配置正确性。还支持MUX VLAN功能，MUX VLAN分为主VLAN和从VLAN，从VLAN又分为互通型从VLAN和隔离型从VLAN。主VLAN与从VLAN之间可以相互通信；互通型从VLAN内的端口之间互相通信；隔离型从VLAN内的端口之间不能互相通信。

支持风扇备份以及在线更换风扇，不间断设备运行，并支持根据环境温度变化自动分区调节风扇的转速，不仅能够减少设备功耗和运行噪声，还能延长风扇的寿命。

杰出的网流分析

S5700-HI支持Netstream网络流量分析功能。作为网络流量输出器，根据用户配置，实时采集指定的数据流量，通过标准的V5/V8/V9报文格式，将数据上送给网络流量收集器，这些数据被进一步处理，可以实现动态报表生成、属性分析、流量异常告警等功能，帮助用户及时优化网络结构、调整资源部署。

支持sFlow功能.按照标准定义的方式，对转发的流量按需采样，并实时地将采样流量上送到收集器，用于生成统计信息图表，为企业用户的日常维护提供了极大的方便。

成熟的IPV6特性

基于成熟稳定的VRP平台，支持IPv4/IPv6双协议栈、IPv6路由协议（RIPng/OSPFv3/BGP4+/ISIS for IPv6）、IPv6 over IPv4隧道（手工隧道/6to4隧道/ISATAP隧道）。既可以部署在纯IPv4或IPv6网络，也可以部署在IPv4与IPv6共存的网络，充分满足网络从IPv4向IPv6过渡的需求。

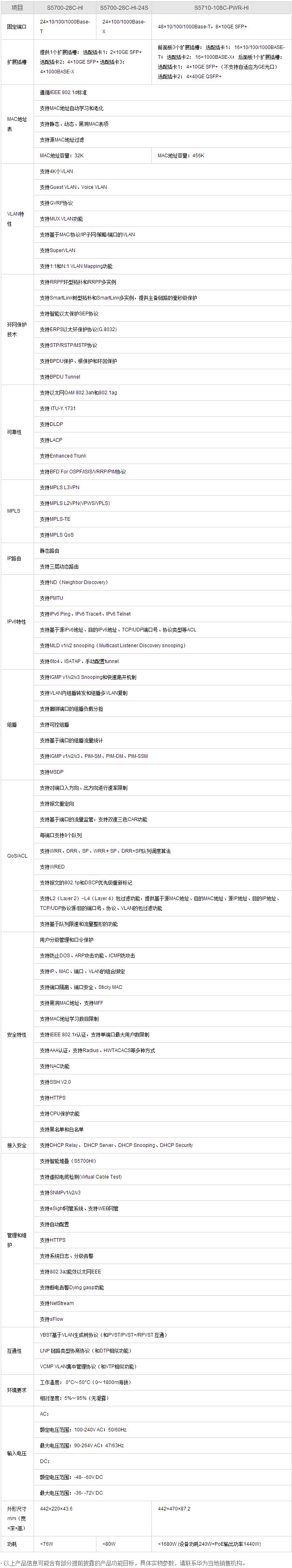

产品规格
